Mécanique de haute précision et Micro usinage

Équipements de très haute précision

Dans sa volonté d’aller encore plus loin dans la mécanique de haute précision, YVON BOYER investit dans un nouveau tour de précision suisse SCHAUBLIN 642 Y.

Tour SCHAUBLIN

La broche offre une précision géométrique inférieure à 0.5 µm
Ø maxi de tournage: 270 mm
Passage barre maxi : 42 mm
Équipé 4 axes : X – Y – Z – C
Arrosage haute pression : 50 bars
Précision renforcée avec un système de stabilisation thermique intégré régulant la température du bâti / tourelle / broche – support moteur d’axes – roulements et écrou vis à billes – groupe hydraulique

Usinage ultraprécis au diamant

L’usinage ultraprécis au diamant se révèle parfois la seule solution pour réaliser des pièces d’une grande précision et d’un excellent état de surface car le polissage peut entrainer de la pollution de surface et une altération de la géométrie. Toutefois l’usinage ultraprécis est limité car, de par leur conception, les machines d’ultra-précision ne supportent que des pièces à poids limité et des efforts de coupe réduits.
Nous nous sommes donc principalement intéressés à l’usinage ultraprécis au diamant (matériaux ferreux proscrits) d’alliages légers : aluminium (5NO, 1198, 6061 etc…), cuivre (CuC2, GLIDCOP, etc…), et de résines.

Périmètre de l’ultra-précision

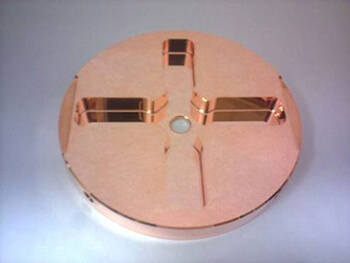

Notre domaine d’expertise est centré aujourd’hui sur des cavités des sources de puissance radiofréquences et hyperfréquences (GYROTRONS, KLYSTRONS, accélérateurs linéaires etc …), et du Cavité accélératrice RF du CLIC (CERN).

La cavité RF du CLIC est l’exemple même du niveau de précision et d’état de surface que nous pouvons obtenir avec ce type de machine associé à nos moyens de contrôle.
