Notre laboratoire de mesure de plus de 100M² doté des plus récents moyens de contrôle 3D, de contrôle optique sans contact, de profilomètres et de rugosimètres permet à nos techniciens expérimentés de garantir des mesures fiables et précises.
Notre laboratoire de mesure

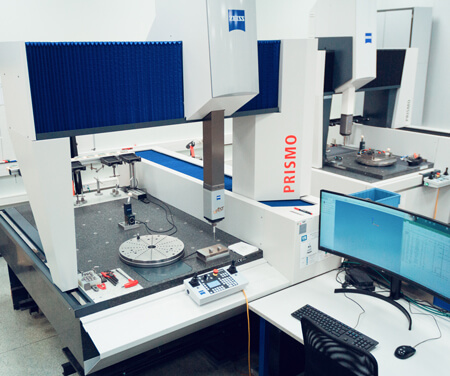

Machine ZEISS Prismo 7 NAVIGATOR
- Course: 1500 * 900 * 700
- Équipée d’un plateau 4ème Axe RT-AB intégré dans le marbre et d’une tête de mesure VAST GOLD NAVIGATOR
- Incertitude de mesure dans l’espace 3D : E3 = 1,4 + L/330
- Station CALYPSO
Machine ZEISS Prismo 7
- Course: 1500 * 900 * 700
- Équipée d’un plateau 4ème Axe RT1 intégré dans le marbre et d’une tête de mesure VAST GOLD NAVIGATOR
- Incertitude de mesure dans l’espace 3D : E3 = 1,4 + L/330
- Station CALYPSO
Machine ZEISS Prismo 5 Navigator
- Course: 900 * 700 * 500 mm
- Équipée d’un plateau 4ème Axe RT-AB intégré dans le marbre et d’une tête de mesure VAST GOLD NAVIGATOR
- Incertitude de mesure dans l’espace 3D : E3 = 0.9 + L/350
- Station CALYPSO
Machine ZEISS Prismo 5 Super ACC
- Course: 900 * 700 * 500 mm
- Équipée d’un plateau 4ème axe RT05-300 amovible du marbre et d’une tête de mesure VAST GOLD
- Incertitude de mesure dans l’espace 3D : E3 = 1 + L/350
- Station CALYPSO
ZEISS O-INSPECT 3/2/2
Optique et palpage combiné comportant :
- 1 tête ZEISS VAST XXT
- 1 caméra XYZ
- 1 palpeur
Volume de mesure : 300 x 200 x 200 mm3
Centre de mesure optique sans contact
Précision de mesure :
- Suivant un axe : E1 = 1.6 + L/200 (microns)
- Dans le plan X Y : E2 = 1.9 + L/150 (microns)
- Dans l’espace 3D : E3 = 2.4 +L/150 (microns).
Logiciels utilisés : ZEISS CALYPSO
